【系統概述】

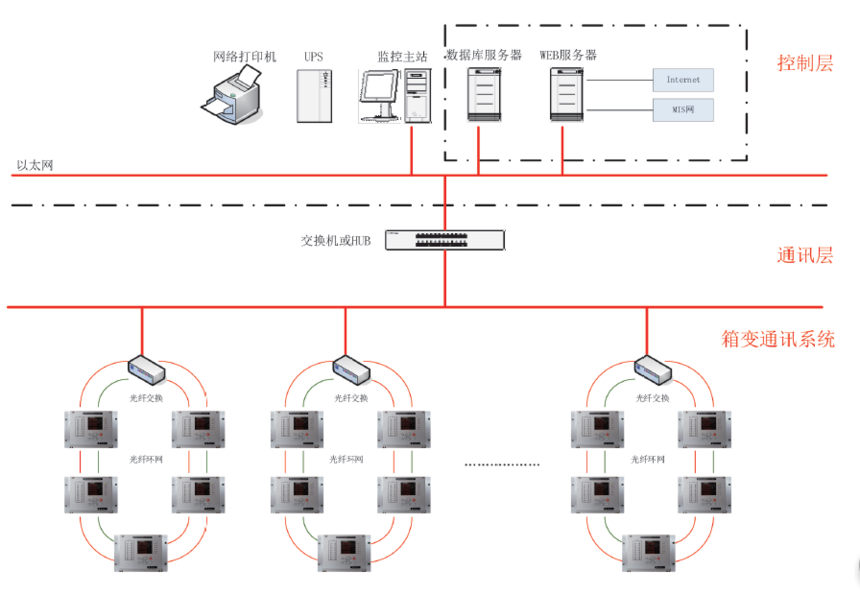

        ZRR-9002風力/光伏發電廠監控系統由安裝于每臺箱變內的箱變測控裝置、箱變監控后臺、自愈式光纖以太網交換機以及光纖連接設備及附件等組成。其中箱變監控后臺可與升壓站監控系統集成，由升壓站監控系統組態。箱變測控單元通過自愈式光纖以太網環網與升壓站內監控后臺進行通信，實現數據交換，完成對箱變的控制和數據采集。自愈式光纖以太網交換機的數量根據風場/光伏箱變監控裝置所組成的光纖環網數量而定。

【系統功能】

        遠程控制：對有電操功能的開關實現遠程控分和控合操作。

        變壓器非電量保護：可實現變壓器高溫報警、變壓器超高溫跳閘、壓力釋放閥動作信號、變壓器油位高/低告警等非電量保護。

        變壓器低壓側電氣信息采集：包括變壓器低壓側三相電流、三相電壓、頻率、功率因數、有功功率、無功功率、有功電度、無功電度等。

        箱變開關量信號的采集：包括高壓側熔斷器狀態信號、高壓側負荷開關位置信號、690V低壓斷路器位置信號、箱變工作電源消失信號、箱變門位置信號（高低壓室門位置）、箱變火災報警信號等。

        箱變油溫的PT100信號或4~20mA電流信號的監測。
